Частотные преобразователи для насосов и водоснабжения
Насосное оборудование потребляет значительную долю электроэнергии на любом объекте: жилой дом, котельная или промышленное предприятие. При этом насос чаще всего работает на полную мощность вне зависимости от реальной потребности в воде. Результат — перерасход электроэнергии, износ оборудования и нестабильное давление в системе.
Решение этой проблемы — установка частотного преобразователя для насоса. Устройство регулирует скорость двигателя в зависимости от текущей нагрузки, поддерживает заданное давление автоматически и снижает потребление электроэнергии на 20–40%.
Как работает частотный преобразователь для насоса
Частотный преобразователь (или частотник) изменяет частоту переменного тока, подаваемого на двигатель. Чем ниже частота, тем медленнее вращается вал, тем меньше подача воды. Встроенный ПИД-регулятор постоянно сравнивает фактическое давление в системе с заданным значением и корректирует скорость двигателя в реальном времени.
В итоге насос работает ровно с той производительностью, которая нужна прямо сейчас — не больше и не меньше.
Схема работы выглядит так:
- Датчик давления передает сигнал на преобразователь (по аналоговому входу 4–20 мА или 0–10 В).
- ПИД-регулятор сравнивает фактическое значение с уставкой.
- Преобразователь меняет частоту и напряжение на выходе.
- Двигатель насоса ускоряется или замедляется.
Это исключает гидроудары при пуске и останове, продлевает срок службы трубопровода и самого насоса.

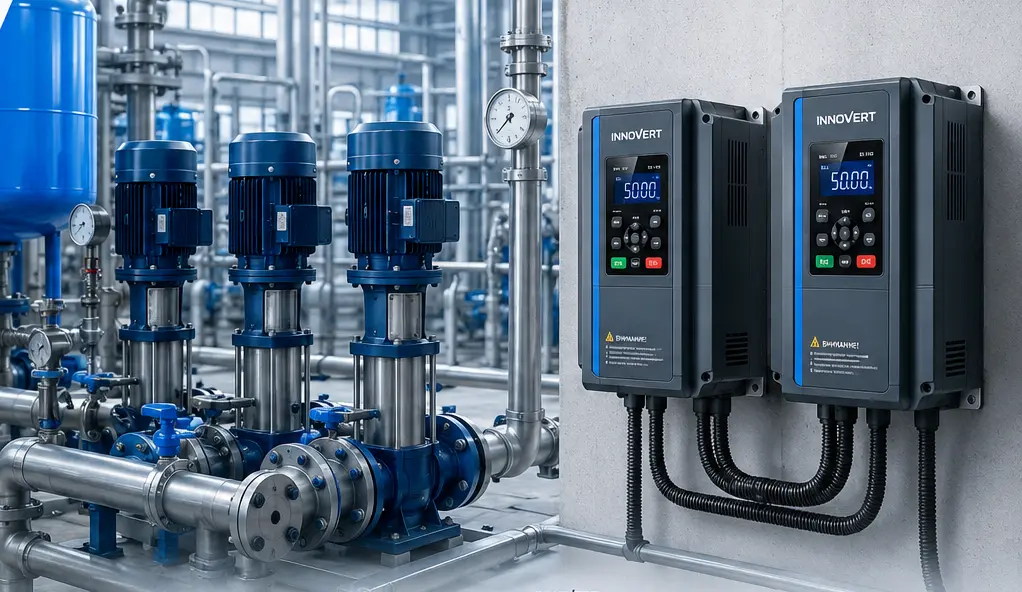

Частотный преобразователь для насосной станции
На насосных станциях водоснабжения перепады давления особенно ощутимы: утром и вечером потребление резко возрастает, ночью практически прекращается. Без регулировки насос работает на максимуме круглосуточно, что ведет к лишним расходам и ускоренному износу.
Частотный преобразователь для насосной станции решает эту задачу за счет автоматического поддержания давления на заданном уровне независимо от времени суток и объема потребления.
Ключевые эффекты:
- стабильное давление в сети без скачков и провалов;
- снижение пусковых токов — мягкий пуск вместо удара по сети;
- экономия электроэнергии;
- сокращение числа аварий на трубопроводе.
Для насосных станций применяют преобразователи мощностью от 7,5 до 200 кВт и выше в зависимости от производительности насосного агрегата.
Преобразователь частоты с датчиком давления для насоса
Полноценное управление давлением требует обратной связи, то есть датчика, который передает текущее значение давления на вход преобразователя.
Что важно учесть при выборе датчика:
- диапазон измерения давления должен соответствовать рабочему давлению системы;
- выходной сигнал — 4–20 мА (наиболее распространенный стандарт, поддерживается всеми современными преобразователями);
- датчик следует устанавливать в напорном трубопроводе после насоса, но до запорной арматуры.
Все модели серии IHD имеют встроенный источник питания 24 В для датчика, что упрощает монтаж и избавляет от необходимости использовать внешний блок питания.
Подбор частотника для насоса: на что обратить внимание
Подбор частотника для насоса не самая сложная задача, если знать несколько ключевых параметров.
- Мощность. Выбирают преобразователь с мощностью, равной или чуть превышающей мощность двигателя насоса. Занижать мощность нельзя, устройство перегреется и выйдет из строя. Для насосов с повышенной пусковой нагрузкой берут модель на ступень выше.
- Напряжение питания. Для промышленных объектов — трехфазные модели 380 В. Для частного применения и небольших объектов — однофазные 220 В.
- Наличие встроенного ПИД-регулятора. Для систем водоснабжения это обязательный критерий. Он обеспечивает автоматическое поддержание давления без внешнего контроллера.
- Аналоговые входы. Для подключения датчика давления необходим хотя бы один аналоговый вход с поддержкой сигнала 4–20 мА.
- Степень защиты и условия эксплуатации. Для установки в сырых помещениях, насосных ямах или на открытом воздухе требуется исполнение не ниже IP54. Для стандартных щитовых помещений достаточно IP20.
- Коммуникационный интерфейс. Для интеграции в системы диспетчеризации нужен Modbus RTU по RS485 — стандартный протокол для большинства объектов ЖКХ и промышленности.
Полный ассортимент преобразователей для различных задач представлен в каталоге Innoverts.
Серия Innovert IHD: специализированное решение для насосов
Преобразователи частоты серии Innovert IHD разработаны специально для управления насосным оборудованием. Это не универсальный частотник «для всего», а устройство с функционалом, заточенным под задачи водоснабжения и водоотведения.
Технические характеристики серии:
- входное напряжение: 380 В, трехфазное;
- мощность: от 0,75 до 315 кВт;
- встроенный ПИД-регулятор и ПЛК;
- аналоговые входы: 2 канала (0–10 В и переключаемый 4–20 мА / 0–10 В);
- аналоговый выход: 1 канал (0–20 В / 4–20 мА);
- дискретные входы: 6 штук (NPN);
- интерфейс: Modbus RTU по RS485;
- встроенный источник питания для датчиков 24 В / 200 мА;
- диапазон рабочих температур: от −10 до +50 °C;
- степень защиты: IP20;
- гарантийный срок: 3 года.
Какую модель выбрать
- IHD751P43T — 0,75 кВт — самый компактный вариант в серии: 120×83×150 мм, вес 1,2 кг, номинальный выходной ток 2,5 А. Подходит для малых насосов с трехфазным двигателем: дренажные установки, небольшие садовые насосы на даче или в частном доме, системы автополива на небольшом участке.
- IHD112P43T — 1,1 кВт — те же компактные габариты 120×83×150 мм, номинальный ток 3 А. Оптимальный выбор для насосов небольшого частного дома, поверхностных насосных станций в бытовом исполнении. Хорошо подходит для небольшого бизнеса: автомойки, кафе, магазин.
- IHD152P43T — 1,5 кВт — номинальный ток 4 А при тех же компактных размерах. Востребован в системах капельного орошения и полива на небольших фермерских и тепличных хозяйствах, в малых насосных узлах подпитки систем отопления, а также для управления насосом скважины глубиной до 30–40 метров при умеренном водопотреблении.
- IHD222P43T — 2,2 кВт — номинальный ток 5 А, весит 1,2 кг. Подходит для циркуляционных насосов в системах отопления и горячего водоснабжения небольших зданий: коттеджей, офисных помещений, торговых точек.
- IHD302P43T — 3 кВт — номинальный ток 7 А, вес 2,2 кг. Один из самых распространенных размеров в ЖКХ: управление насосами холодного и горячего водоснабжения в малоэтажных домах и небольших котельных, насосы системы отопления на объектах до 500–800 м2, фермерские насосные установки для полива и водоснабжения хозпостроек.
Если ваша задача предполагает повышенную влажность или уличный монтаж, рассмотрите серию IPD — влагозащищенные преобразователи со степенью защиты IP54 и выше.
Экономический эффект
Срок окупаемости частотного преобразователя зависит от режима работы насоса и стоимости электроэнергии. На практике при работе насоса в переменном режиме, что типично для большинства систем водоснабжения — экономия составляет от 25 до 40% от потребляемой электроэнергии.
Пример расчета для насоса мощностью 15 кВт, работающего 8 часов в сутки:
- потребление без частотника: 15 кВт × 8 ч × 365 дней = 43 800 кВт·ч в год;
- экономия 30%: около 13 000 кВт·ч в год;
- при цене 6 руб/кВт·ч экономия составит 78 000 руб. в год.
При стоимости преобразователя IHD153P43T около 77 900 руб. срок окупаемости составит около 12 месяцев. Дополнительный экономический эффект — снижение затрат на ремонт оборудования и трубопровода за счет плавного пуска и отсутствия гидроударов.
Итог
Частотный преобразователь для насоса — инвестиция с конкретным сроком окупаемости. Он стабилизирует давление, снижает потребление электроэнергии, продлевает ресурс оборудования и открывает возможности для дистанционного управления и диспетчеризации.
Для большинства насосных задач, от частного дома до промышленного объекта, оптимальным выбором станут модели серии Innovert IHD. Подобрать конкретную модель под ваш двигатель и задачу можно в полном каталоге преобразователей.
Часто задаваемые вопросы
Можно ли подключить частотный преобразователь к уже установленному насосу, или нужна замена оборудования?
Замена насоса не требуется. Частотный преобразователь подключается между сетью и двигателем насоса — фактически это модернизация системы управления, а не самого насосного агрегата. Единственное условие: двигатель насоса должен быть асинхронным с короткозамкнутым ротором, именно такие двигатели используются в подавляющем большинстве насосного оборудования.
Что произойдет, если датчик давления выйдет из строя во время работы системы?
Преобразователи серии IHD отслеживают сигнал с аналогового входа. При обрыве сигнала (выход за допустимый диапазон) устройство фиксирует аварию и по умолчанию останавливает насос. Это защитное поведение настраивается: в зависимости от задачи можно задать переход на фиксированную частоту вместо останова — насос продолжит работать на постоянных оборотах до замены датчика. Для ответственных объектов рекомендуется дублирующий датчик давления на втором аналоговом входе.
Нужен ли отдельный источник питания для датчика давления?
Нет. Все модели серии IHD имеют встроенный источник питания 24 В с током нагрузки до 200 мА — этого достаточно для питания одного-двух датчиков с токовым выходом 4–20 мА. Подключение выполняется напрямую к клеммам преобразователя, дополнительный блок питания не нужен. Это упрощает монтаж и уменьшает количество компонентов в щите управления.
