Как выбрать частотный преобразователь для насосной станции?

Планируете купить частотный преобразователь для насосной станции и хотите не переплатить, но при этом получить энергоэффективное решение? Тогда эта статья именно для вас.
В промышленных насосных станциях правильный преобразователь частоты способен снизить энергопотребление на 30–50 %, убрать гидроудары, защитить насос от сухого хода и существенно продлить ресурс оборудования. Рассмотрим поэтапный алгоритм выбора модели.

Определите мощность и напряжение

Самый важный параметр — мощность двигателя насоса.

Правило простое.

• Берите преобразователь с запасом по току минимум 10–15% от номинального тока двигателя.
• Для тяжелых условий (грязная вода, частые пуски, высокая температура) лучше делать запас 20–25%.

Напряжение.

• Самый популярный вариант — частотный преобразователь 380в (3 фазы)
• Частотный преобразователь 220в используют только на маломощных установках (до 2.2–3 кВт) или при однофазном питании.

Выберите режим нагрузки

Для насосов нужен квадратичный (переменный) момент — V/F с квадратичной зависимостью или векторное управление в режиме Pump/Fan. Не берите «универсальные» или тяжелые модели, так как они будут дороже и менее эффективны по энергосбережению.

Обязательные функции именно для насосов

Вот что реально важно.

• Встроенный PID-регулятор давления (лучше с автонастройкой).
• Защита от сухого хода (по току или по мощности).
• Спящий режим (Sleep Mode) — останавливает насос при отсутствии разбора.
• Пожарный режим (Fire Mode) — работает до последнего при аварии.
• Автоматический подхват вращающегося двигателя.
• Встроенный источник 24В DC для питания датчика давления.
• Функция каскадного управления (при необходимости 2–3 насоса).

Степень защиты и исполнение

• IP20 — стандарт для установки в шкаф. Самый распространённый вариант на производствах: дешево, компактно, ставится в электрошкаф с вентиляцией или кондиционером. Подходит для сухих, отапливаемых помещений цехов.
• IP54 / IP55 или IP66 — если ЧП ставится рядом с насосом в сыром помещении или на улице. IP54/IP55 защищает от брызг и пыли (насосные в КНС, котельные, открытые площадки). IP66 — уже полная герметичность, можно мыть из шланга. На новых объектах часто требуют именно IP55+ для снижения рисков коррозии и простоев.

Также обязательно смотрите:

• Тип охлаждения: принудительное вентилятором (стандарт для мощностей от 2,2 кВт) — вентилятор должен быть надёжным, с фильтром от пыли.
• Рабочий температурный диапазон: обычно -10…+50 °C без снижения мощности. Если объект в неотапливаемом цехе или на юге — берите с запасом до +55 °C.

Коммуникация и интеграция

Сегодня почти всегда нужен Modbus RTU (RS485). Если планируете подключение к SCADA, PLC или диспетчеризации — лучше сразу брать модель с Modbus уже в базе.

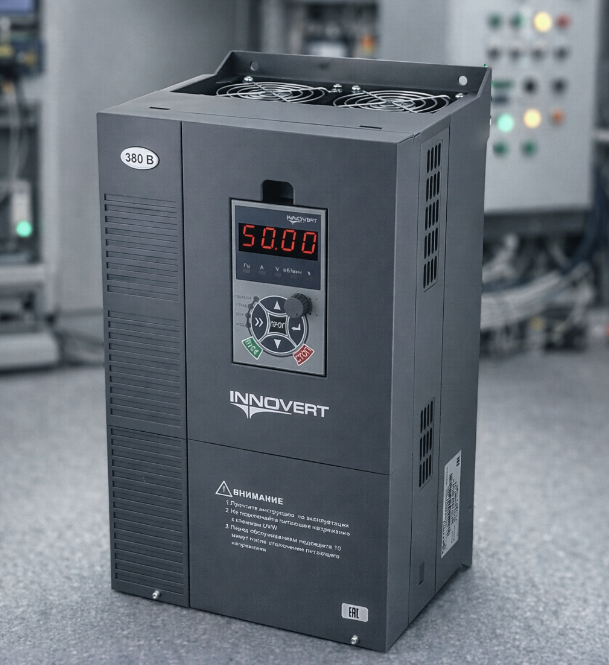

Рекомендации по моделям (INNOVERT IHD)

Если вам нужен именно преобразователь частоты для насосной станции, отлично себя зарекомендовала специализированная насосная серия INNOVERT IHD (PUMP). Вот несколько ходовых моделей из серии (все на 3×380 В):

• IHD302P43T — 3 кВт. Отличный старт для небольших производственных насосных станций, систем подпитки котлов, локальных контуров охлаждения оборудования. Компактный, простой монтаж в шкаф, полный набор защит + PID с автонастройкой.
• IHD402P43T — 4 кВт. Самая востребованная «рабочая лошадка» на средних системах водоснабжения цехов, мойки оборудования, небольшие повысительные установки на производствах. Очень хорошее соотношение цена / функционал.
• IHD752P43T — 7,5 кВт. Уже серьезная мощность — для насосных станций на 2–3 насоса, систем пожаротушения (с режимом Fire Mode), циркуляционных контуров крупных объектов, дренажа производственных площадок. Здесь особенно заметна польза от спящего режима и защиты от сухого хода по мощности.
• IHD303P43T — 30 кВт. Переход к тяжелым промышленным применениям: крупные насосные станции водоснабжения заводов, системы оборотного охлаждения, дренажные комплексы производственных площадок, станции второго подъема. Отличный баланс мощности и функционала — здесь уже полноценно раскрывается каскадное управление 2–4 насосами с чередованием ведущего/ведомого, надежная защита от перегрузок.
• IHD224P43T — 220 кВт. Вариант для самых масштабных задач: главные водозаборы предприятия, мощные системы оборотного водоснабжения крупных заводов, станции перекачки в нефтехимии/металлургии, комплексные дренажные и канализационные системы. Здесь каскад может включать 3–5+ насосов, полная автоматизация с приоритетом на энергосбережение и бесперебойность (Fire Mode, подхват, спящий режим на максимуме). Это уже уровень центральных инженерных систем большого производства.

Они изначально заточены под насосы: отличный PID, встроенная защита сухого хода, спящий режим, пожарный режим и приемлемая цена. Посмотреть весь ассортимент и подобрать модель можно в нашем каталоге с частотными преобразователями INNOVERT IHD.

Нужна помощь с подбором под ваш насос? Напишите мощность/ток двигателя, менеджеры компании подскажут оптимальную модель для решения ваших задач.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать мощность частотного преобразователя для насоса?

Берите модель с запасом по току 10–15% от номинального тока двигателя, а в тяжелых условиях (грязная вода, частые пуски) — 20–25%. Это обеспечит надежность и защиту от перегрузок, особенно при 380 В для большинства промышленных насосных станций.

Какие обязательные функции должен иметь преобразователь для насосной станции?

Обязательны встроенный PID-регулятор давления (желательно с автонастройкой), защита от сухого хода по току/мощности, спящий режим, пожарный режим, автоматический подхват вращающегося двигателя и встроенный источник 24 В DC для датчика. Эти функции минимизируют износ, гидроудары и энергопотребление.

Какой класс защиты IP выбрать для преобразователя на насосной станции?

IP20 подойдет для установки в сухом электрошкафу с вентиляцией на производствах. Для сырых помещений, котельных или уличных установок берите IP54/IP55 (защита от брызг и пыли) или IP66 для полной герметичности и мойки шлангом — это стандарт для новых объектов.

В чем отличие Innovert IHD от универсальных преобразователей других серий?

Innovert IHD — специализированная насосная серия с квадратичным моментом, оптимизированным PID, спящим/пожарным режимом и защитой от сухого хода, что дает лучшую энергоэффективность (30–50%) и окупаемость. Универсальные модели дороже, менее эффективны для насосов и не имеют таких «заточенных» функций.
